在配置码头过驳输送机时要注意的几点

发布日期:20-03-03

  过驳输送机在装卸系统中有极强的输送能力,这也为完成工程节约了时间了工作流程。因此备受码头、矿业客户所喜欢。
  码头过驳输送机结合装卸系统配置皮带机所带有的一系列特性,结合全方位因素,可构建一条完整的皮带输送生产线。
  在配置码头过驳输送机时要注意以下几点:
  1.管状过驳输送机尾部的布置
  2.管状过驳输送机对物料粒度的要求
  从常规的对管状过驳输送机的设计经验来看,一般来说,管状过驳输送机管径的1/3就是最大物料粒度了。为此,在工程中,选取管径为450mm的管状带式输送机,这样一来,物料粒度就应该是小于或等于150mm。然而,黄骅码头卸船机漏斗隔栅网格尺寸为200m*200mm,为了使管式输送机完成能够在粒度的要求范围之内,首先是安装了电磁除铁器和大块分离装置等,这样一来,过驳输送机就能得到安全运行。
  码头皮带机栈桥高度

  就以前在电厂煤炭进口码头的设计工作中,关于码头皮带机栈桥,一般是利用高架形式,其高度通常来说都是4-5m,而且是通过先水平进入转运站二层,然后再供料于一层的引桥皮带机。在本工程的设计中,出于管状带式输送机对物料粒度有一定要求的考虑,采取安装滚轴筛以及环锤破碎机于码头皮带机头部漏斗和管状带式输送机尾部的导料槽之间,并且还安装了调节挡板在滚轴筛入煤口,如果运来的煤粒度能达到要求,那么可以直接由出煤口落到引桥管状带式输送机尾部导料槽;如果来煤的粒度达不到应有的要求,就要用滚轴筛筛分,在出煤口把筛下的来煤落下,其他的物质就通过大块导料机直接来到破碎机入料口,经过破碎后通过破碎机出料口跌落到引桥管状带式输送机尾部导料槽。

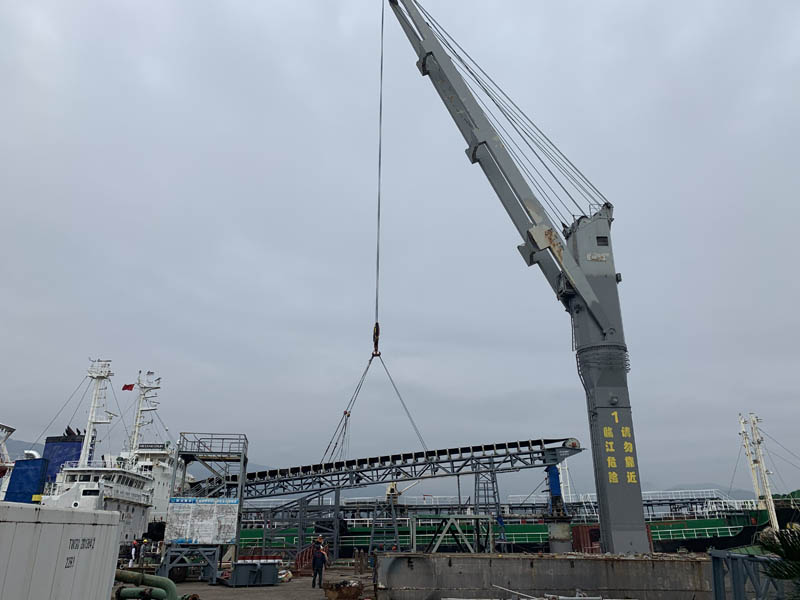

过驳输送机

成管段的布置
  使用管径为500mm的管状过驳输送机,成管段机架宽度为900mm,为了方便二条管带机中间人的行走以及检修的方便,最终确定两条管带机中心线间距离是2400mm,还安装了电缆桥架、给排水管线于引桥的上游端,下游端也是同理,出于检修车辆上码头的宽度的考虑整个成管段引桥宽度总共为9500mm。
过渡段的布置
  根据实际的需要,选用管径为500mm的管状过驳输送机,大约是50倍管径为过渡段长度,再结合工程其他情况,最后确定过渡段长度为58500mm。
尾部展开段的布置
  在本工程中,展开段机架总宽是2980mm,再考虑把两条管带机中间还有检修通道的宽度考虑进去,甚至管带机由成管到过渡展开还有一些其他的规定,最后把二条管状带式输送机中心线间距定为4400mm。再结合结构专业以及尾部在转运站的基本情况,最后把展开部分长度确定为25590mm。
