皮带输送机结构图纸参数厂家为您详细介绍
发布日期：20-07-07
皮带输送机常用的有橡胶带和塑料带两种。皮带输送机结构图纸参数厂家青州冠诚重工机械有限公司为您详细介绍。橡胶带适用于工作环境温度-15～40℃之间。物料温度不超过50℃，超过50℃以上订货时需告知厂家，可以选用耐高温输送带。
向上输送散粒料的倾角12°～24°。对于大倾角输送可用裙边带。塑料带具有耐油、酸、碱等优点，但对于气候的适应性差，易打滑和老化。带宽是带式输送机的主要技术参数。

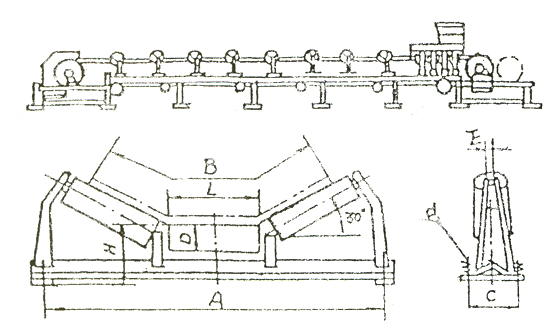

皮带输送机结构图纸参数
有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊（由3个辊子组成）支承承载分支，用以输送散粒物料；调心托辊用以调整带的横向位置，避免跑偏；缓冲托辊装在受料处，以减小物料对带的冲击。
滚筒
分驱动滚筒和改向滚筒。驱动滚筒是传递动力的主要部件。分单滚筒（胶带对滚筒的包角为210°～230°）、双滚筒（包角达350°）和多滚筒（用于大功率）等。
其作用是使输送带达到必要的张力，以免在驱动滚筒上打滑，并使输送带在托辊间的挠度保证在规定范围内。包含螺旋张紧装置、重锤张紧装置、车式拉紧装置。

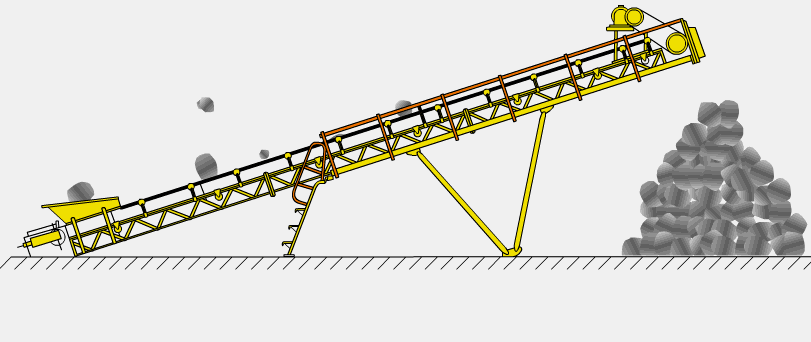

胶带输送机主要由胶带、传动滚筒、拉紧装置、托辊机架以及传动装置等几部分组成。
胶带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将胶带拉紧，具有一定的张力。当主动滚筒被电动机带动而旋转时，借助于主动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒2处卸载。
皮带输送机结构特点是：利用工作中构件的转动健身运动或反复运动，或利用物质在管路中的流动性使物料往前输送。比如，辊筒输送机的工作中构件为一系列辊筒，辊筒作转动健身运动以输送物料；螺旋式输送机的工作中构件为螺旋式，螺旋式在料槽中作转动健身运动以沿料槽消息推送物料；震动输送机的工作中构件为料槽，料槽作反复运动以输送放置在其中的物料等。
