皮带输送机的结构及其重要装置

发布日期:70-01-01

  带式输送机是通用的输送机。 随着经济的发展,它现已服务于国民经济建设的各个领域。 带式输送机可以完成物料的水平,倾斜和垂直输送,也可以单个或多个单元进行长距离输送。 根据行业和工作条件,客户可以选择适合自己需求的皮带输送机。 由于输送距离长,输送量大,连续运输,操作简单,易于自动化和集中管理,带式输送机已成为矿山运输设备必不可少的产品。 今天,让我们谈谈皮带输送机的结构。
  皮带输送机的组成主要由以下部分组成:
  1.输送带:输送带中的牵引和承载。 可根据工况选择高温输送带,波纹肋输送带等。
  2.驱动:它是输送机的动力部分。
  3.传动鼓:它是动力传动的主要部件,传送带由传动带与传动鼓之间的摩擦力运行。
  4.重定向鼓:用于改变传送带的运行方向。 重定向辊用于输送带的下表面。
  5.压轮:用于改变传送带的运行方向。 压紧辊用于传送带的上表面。
  6.滚轮:滚轮用于支撑传送带和皮带上的材料,使其稳定运行。
  7.托辊:托辊用于支撑凸弧框架上传送带的下分支,凸弧框架支撑在传送带两侧的空气侧。
  8.垂直滚轮:垂直滚轮用于限制传送带的偏差,安装在上下过渡框架上。 每个过滤器部分有4个机架,每侧有两个。
  9.打轮清理装置:用于敲击传送带背面,以抖落粘在传送带上的物料。
  10.张紧装置:其功能是:(1)使传送带有足够的张力,确保传送带和传动辊之间没有滑动。 (2)限制输送带在支架之间的下垂,使输送机正常运行。

  11.机架,头部漏斗,头部护罩,导向槽,中间框架,中间框架支腿等:输送机中的支撑,灰尘和导向装置。

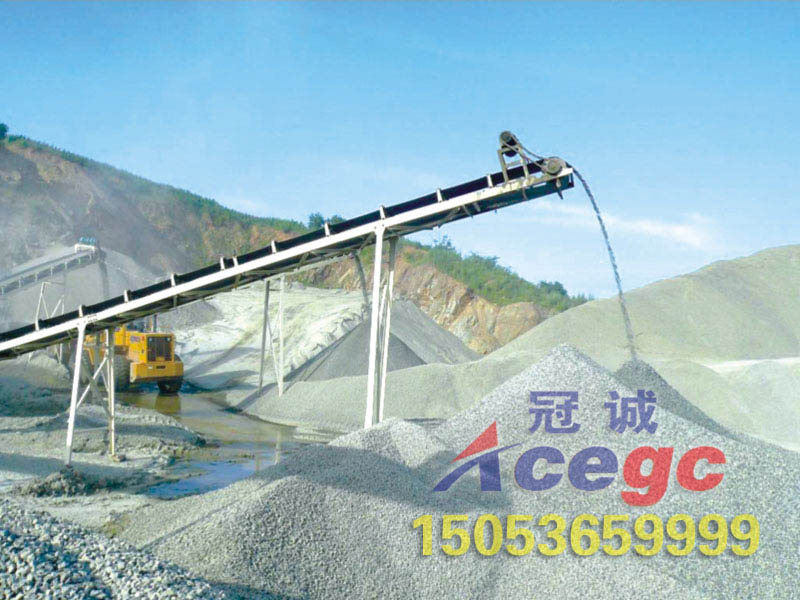

皮带输送机

  皮带输送机的输送带根据摩擦传动原理而运动,适用于输送堆积密度小于1.67/吨/立方米,易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料,如煤、碎石、砂、水泥、化肥、粮食等。皮带输送机由输送带、托辊、滚筒及制动、驱动、改向、张紧、装载、卸载、清扫等装置组成。
1、输送带。常用的有橡胶带和塑料带两种。橡胶带适用于工作环境温度-15-40℃。物料温度不超过50℃。向上输送散粒料的倾角12°-24°。对于大倾角输送可用花纹橡胶带。塑料带具有耐油、酸、碱等优点,但对于气候的适应性差,易打滑和老化。带宽是带式输送机的主要技术参数。
2、托辊。分单滚筒、双滚筒和多滚筒等。有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊支承承载分支,用以输送散粒物料;调心托辊用以调整带的横向位置,避免跑偏;缓冲托辊装在受料处,以减小物料对带的冲击。
3、滚筒。分驱动滚筒和改向滚筒。驱动滚筒是传递动力的主要部件,分单滚筒、双滚筒和多滚筒等。

4、张紧装置。它的作用是使输送带达到必要的张力,以免在驱动滚筒上打滑,并使输送带在托辊间的挠度保证在规定范围内。

  以上是皮带输送机的结构及其重要装置,每个部件将根据不同的工作条件进行调整。

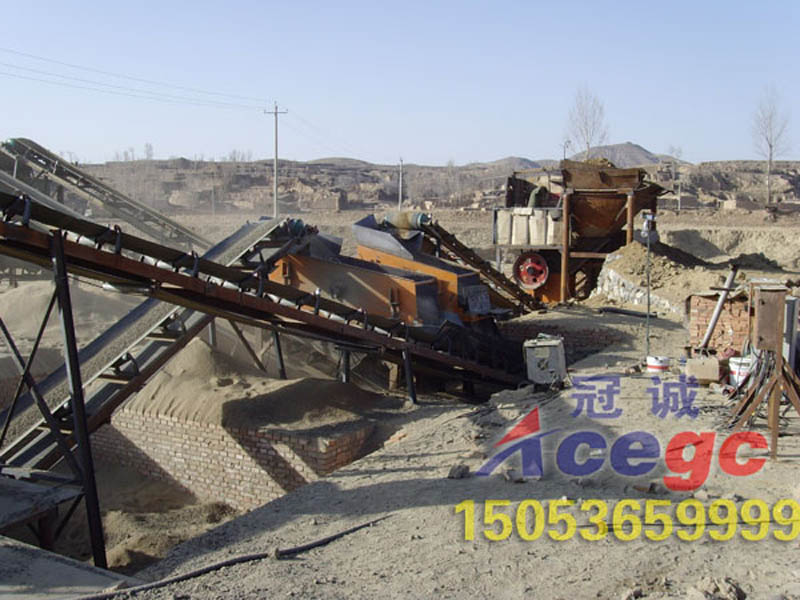

皮带输送机

皮带输送机具有以下特点:结构简单,维护方便,能耗低,使用成本低:
  1.带式输送机可以输送各种各样的物料,可以输送各种散装物料,也可以输送各种轻量产品,例如纸箱和包装袋。 它也可以用于大型收银处的货物运输。 广泛。
  2.皮带输送机具有多种结构形式,例如槽式皮带输送机,平皮带输送机,爬山皮带输送机等。该皮带输送机还可以配备推板,侧挡板和裙板等附件,可以分别满足 工艺要求。
  3.带式输送机的输送机是稳定的,物料与输送带之间没有相对运动,可以避免损坏被输送物。
  4.与其他输送机相比,噪音小,皮带输送机适用于工作环境相对安静的场合。
